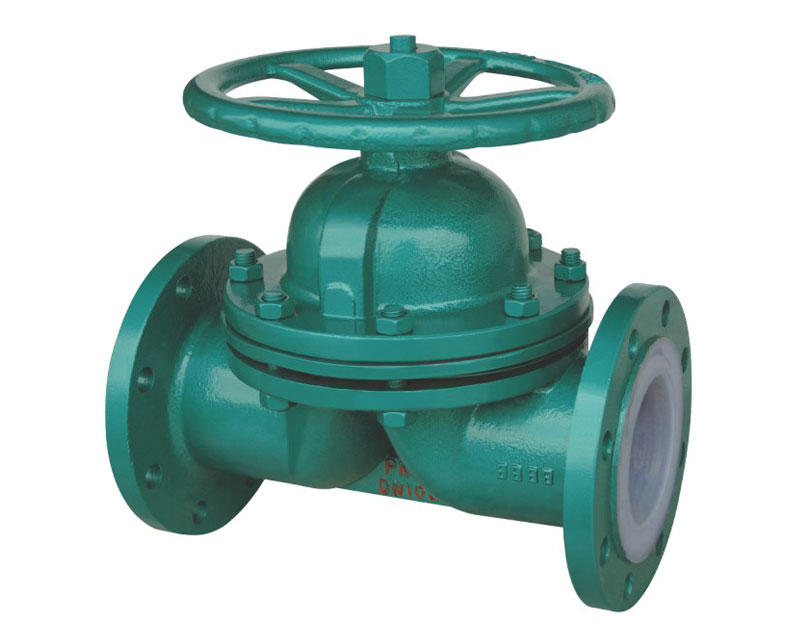

襯氟隔膜閥

簡介

襯氟隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。

最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。

1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。

2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。

3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。

4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用

隔膜閥是在1.3×10^-5～2.5X10⁶Pa的流體系統中用來開啟或隔斷氣流的閥門。

襯氟隔膜閥其他信息

技術性能規范：

設計標準		HG/T 3704，GB/T 12239			MSS-SP-88
結構長度		HG/T 3704，GB/T 12221			EN 558-1
法蘭形式尺寸		HG/T 20592，GB/T 9119			ASMEB 16.5，JISB2220
檢驗與試驗		GB/T 13927，JB/T 9092			API 598
公稱壓力（MPa）		0.6	1.0	1.6	150Lb
實驗壓力（MPa）	殼體試壓	0.9	1.5	1.5	1.5
	高圧密封	0.66	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6	0.6
適用溫度（℃）		PFA：-30-200 FEP：-30-150 GXPO：-10-80
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質

注：襯氟閥門殼體試壓和密封按照上表測試，僅參考通用閥門測試標準。

90度開啟時CV值：

通徑	25	40	50	80	100	150	200	300
150LB	17	39	70	180	305	712	1011	2435

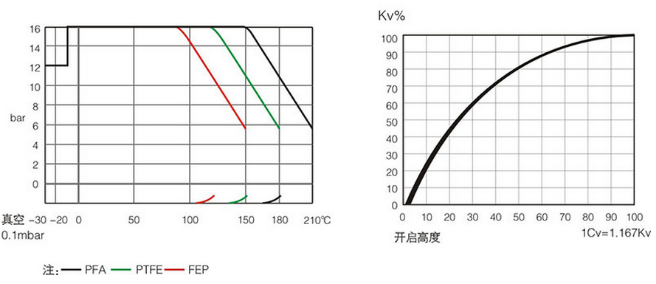

壓力溫度曲線	流量特性圖

襯氟隔膜閥產品優點：

產品連接件少，整體剛性好

截流速度快

開啟限位方便、靈活、精確

閥體整體結構比較小，便于安裝和維修

閥體與閥瓣外表包襯氟塑料，完全隔離介質與鋼件接觸，避免了閥體受腐蝕

襯氟隔膜閥結構圖

結構特點：

襯氟隔膜閥注意事項：
使用溫度不允許超過規定范圍
使用介質不允許有較硬顆粒，以免壓傷密封面，影響閥門密封
隔膜片升降次數不宜太多，以免損壞隔膜片，影響密封性能
流量小

連接尺寸及重量表

HG/T 20592 PN6（單位：mm）

HG/T 20592 PN10
